三友株式会社

• ⾮圧縮フローティングによる⾼画質、⾼⾊域仕上げ
• 8K Panasonic P2ベースバンドコンフォームによる時間短縮
• 8K Panasonic P2ベースバンド収録
• 簡単なコンポジットをデータ移動なしでシームレスに作業
• 素材解像度フリー8K、4K、2K混在可能
• HDR （HLG/PQ）対応 /HDRとSDR同時プレビュー
• 8K Panasonic P2カード4枚+プロキシ構成バックアップ、書き戻し対応（LTO/SSD）
• クライアントモニター8Kフル解像度のHDR輝度⾊再現
• サウンドトラック最⼤32chまで対応
• 5.1chサラウンド視聴対応、22.2chのダウンミックスによる視聴対応
• 8K ProResHQファイル、リアルタイム再⽣チェック可能
• サブPCによるコンポジット、スタビライズ、テロップ作成
• EDLからのフレームレート交換（29.97→59.94）
• 視野⾓の広にて没⼊感が得られる⼤型85インチを採⽤

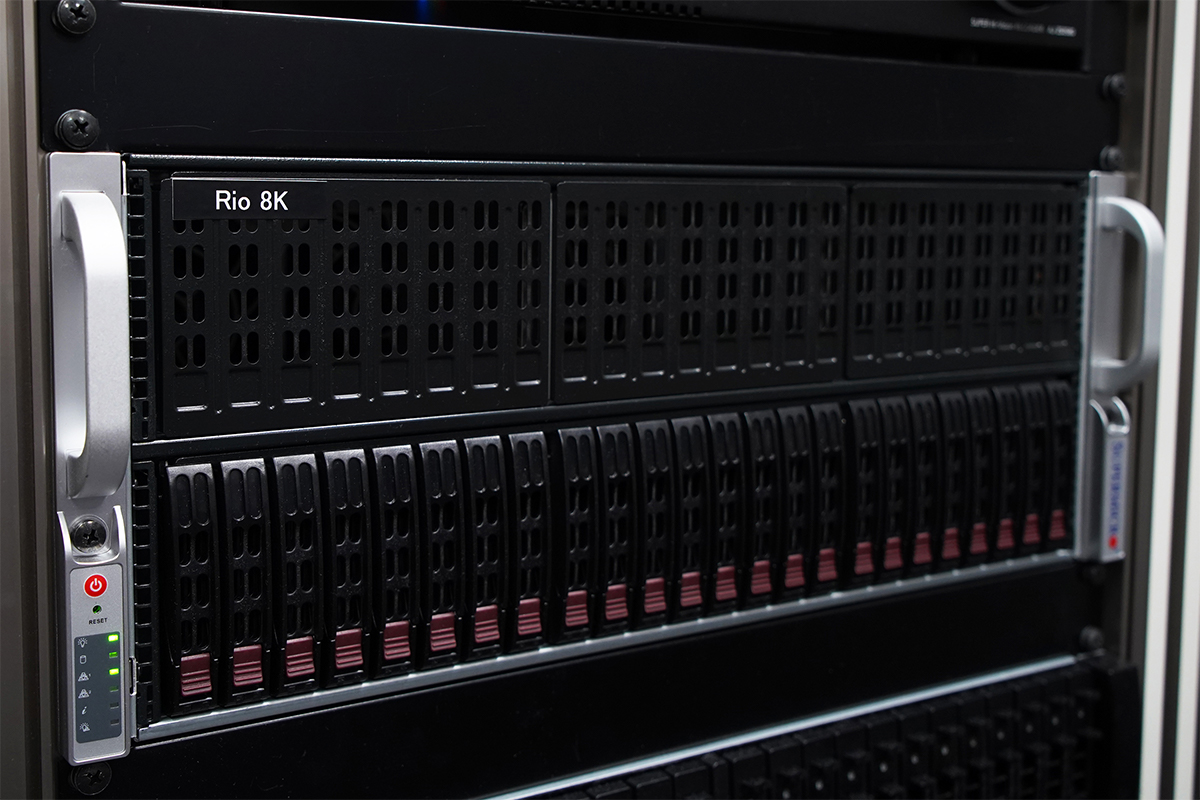

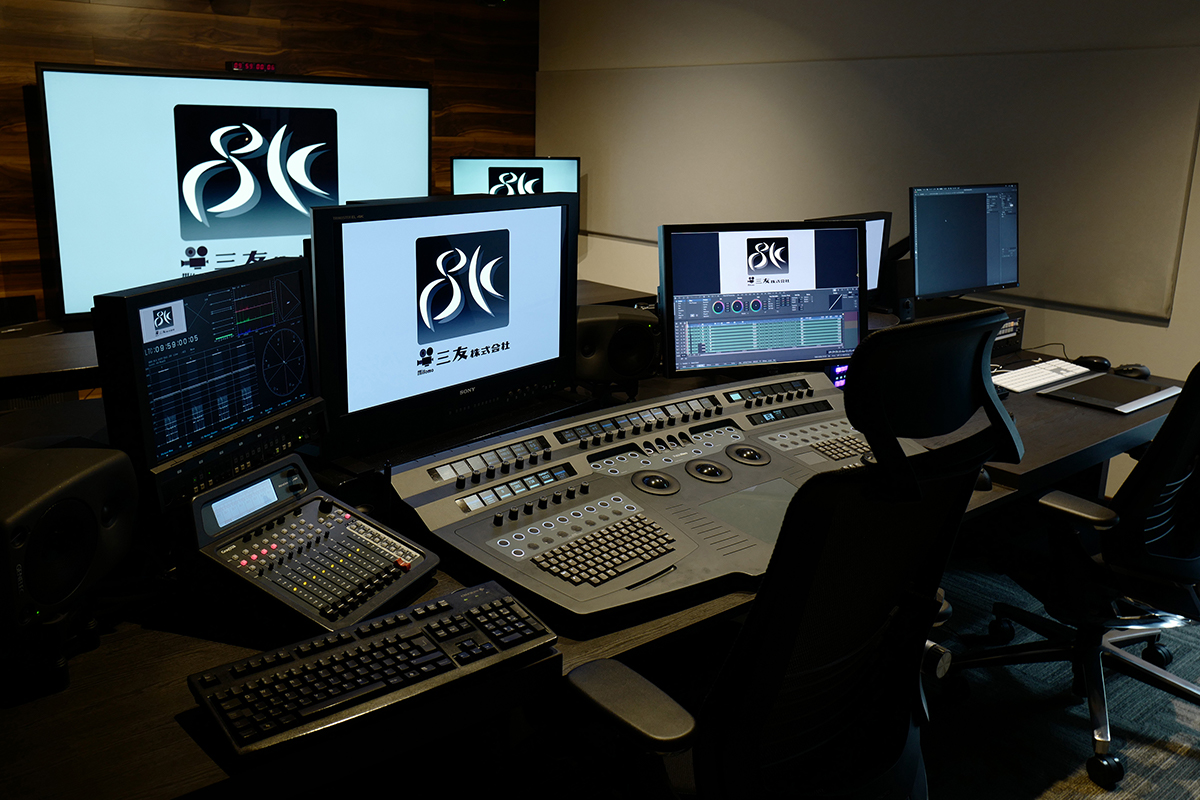

■ Main System

Grass Valley Rio8K
Turnkey Supermicro Workstation SYS-4029GP-TRT
Intel Xeon Gold 6136×2
12 Cores, 3.0Ghz 24.75MB L3 Cache
192GB (12x16GB REG ECC 2666Mhz)
Nvidia Tesla V100×3

Interface
AJA Corvid 88×4

Storage
7680×4320 60Fps 36TB×9＝324TB ⾮圧縮16.5時間

Plugin
Sapphire 2019
Neat Video V4 Pro OpenFX

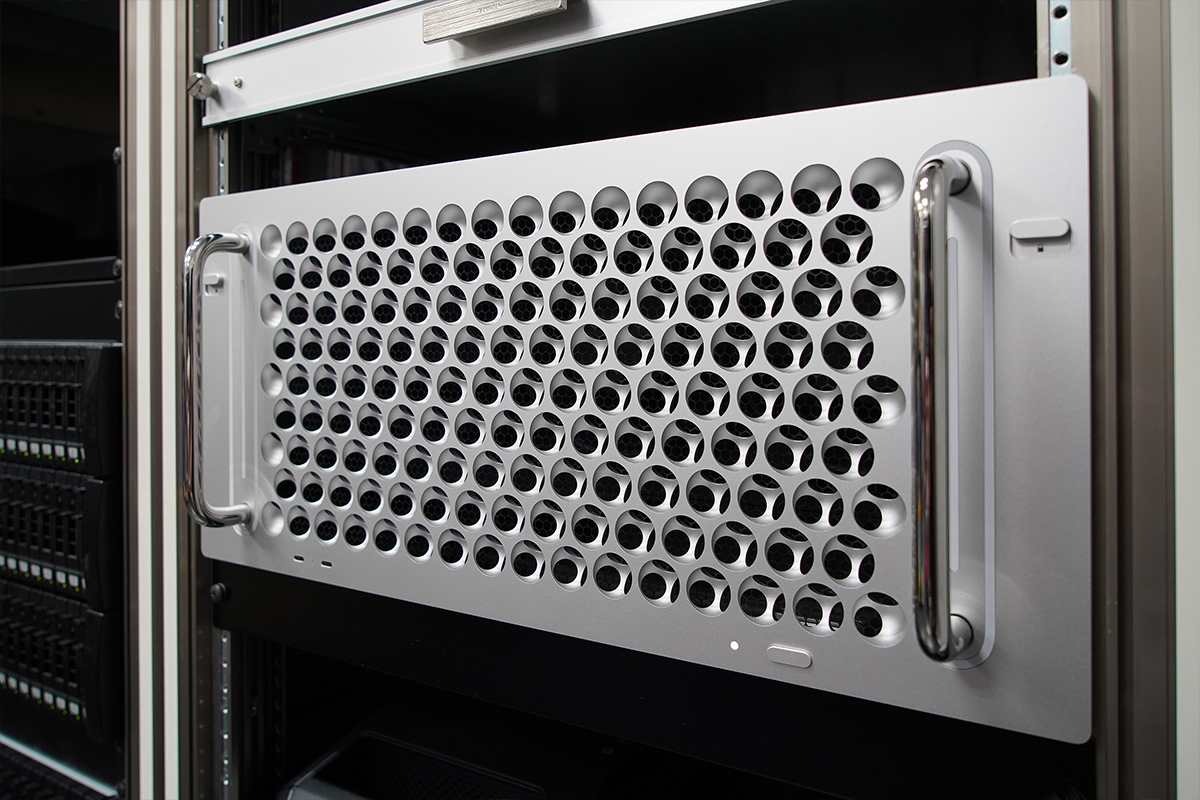

■ Sub System ①

MacPro2019
2.5GHz 28ｺｱIntel Xeon Wプロセッサー
384GB(6×64GB)DDR4 ECCメモリ
Radeon Pro Vega II Duox2 32GB HBM2メモリ
Apple Afterburner
4TB SSDストレージ

Interface
Blackmagic Design DeckLink 8K Pro

Software
Adobe Creative Cloud
Blackmagic Design DaVinci Resolve

Plugin
Sapphire 2019 for Adobe OFX

Storag
BIOS EclairPRO EP112TB3 12bay model
EP112TB3-12T12:144TB
CacheMemory:2GB
Thunderbolt3×2:40Gbps
Mac/WindowsOS対応

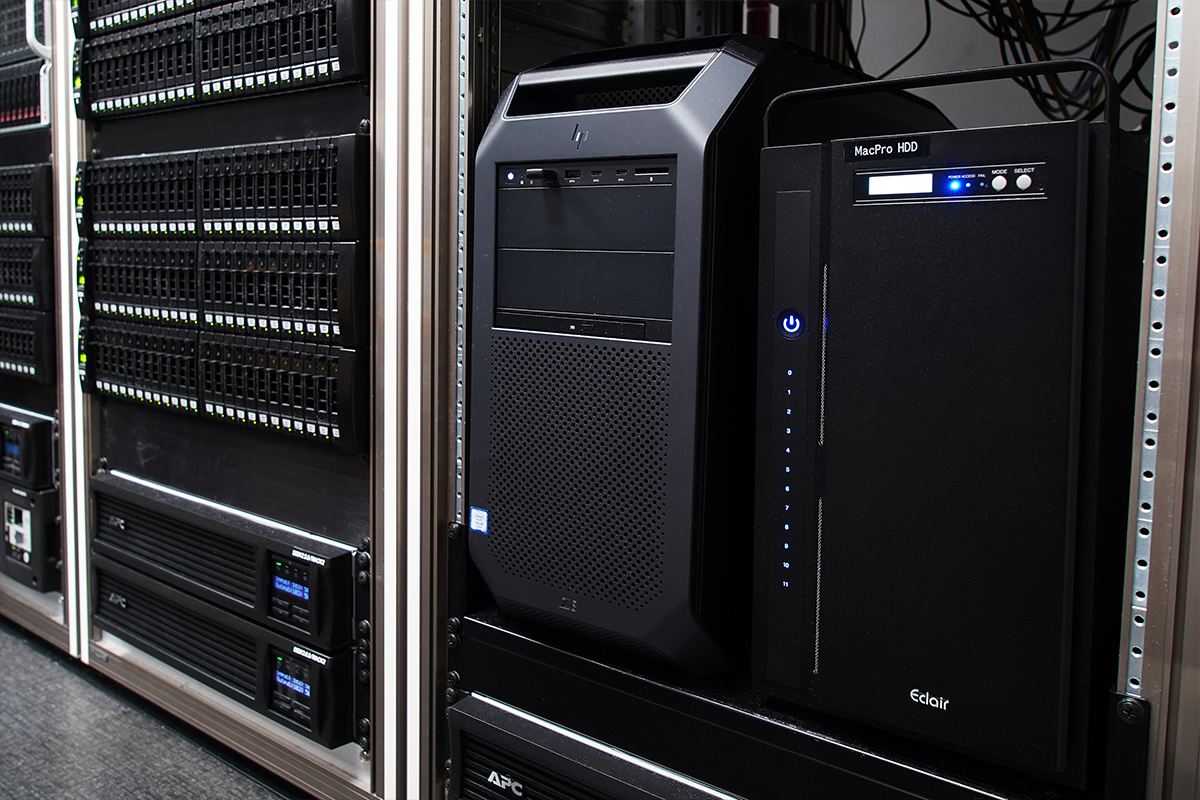

■ Sub System ②

HP Z8 G4 Workstation
Xeon(R) Gold 5222 (3.8GHz 4コア17MB 2933MHz) ×2
192GB DDR4プレミアムフロントI/Oモジュール
nVIDIA Quadro RTX6000 24GB×2
Thunderbolt-3 PCIe 2ポートカード

Interface
Blackmagic Design DeckLink 8K Pro

Software
Adobe Creative Cloud
Blackmagic Design DaVinci Resolve

Plugin
Sapphire 2019 for Adobe OFX

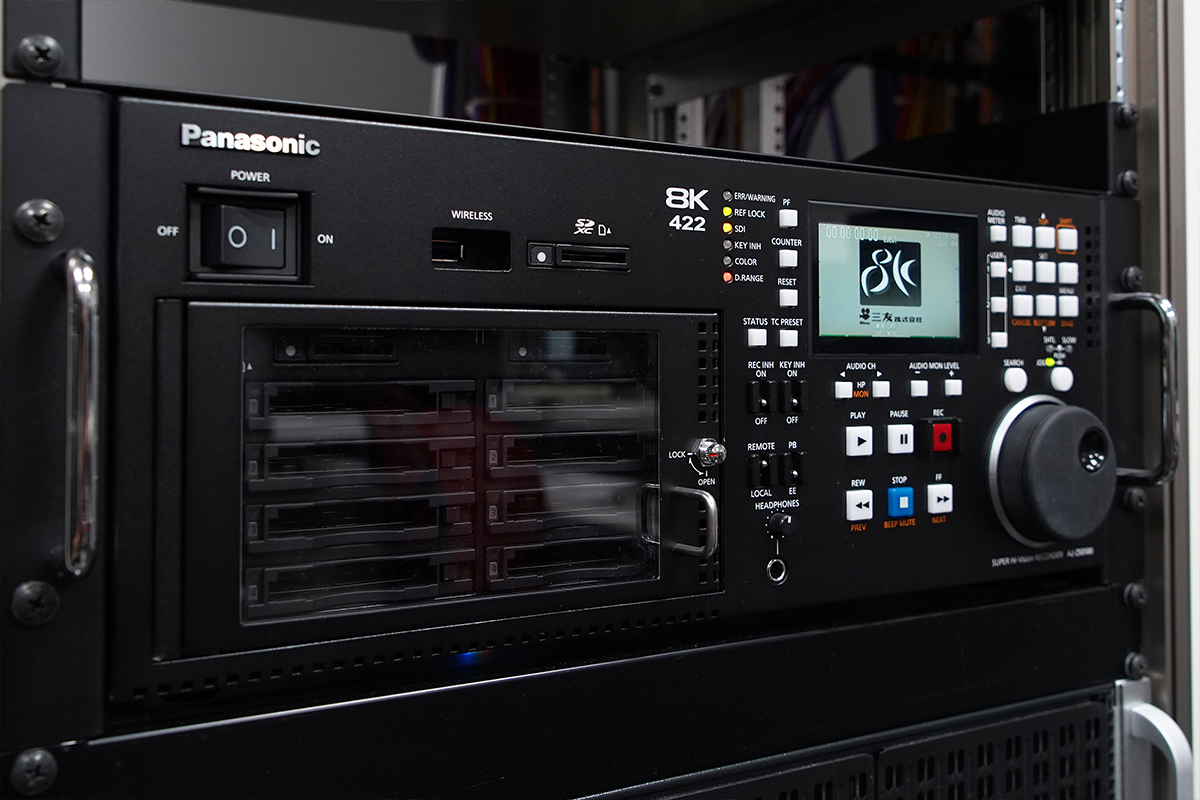

■ Memory Recorder

8K Super Hi-Vision Recorder AJ-ZS0580
express P2 AVC-Intra4K 512GB 10Bit 59.94p 65分(4枚8K)
micro P2 AVC-Intra100 64GB 10Bit 59.94i 65分(1枚HD)
Video 8K:12G-SDI 4:2:2×4
HD:1.5G-SDI 4:2:2×1
Audio SDI/MADI 48Khz 24Bit 32ch
2スロット使⽤で約2時間収録再⽣
8K収録時ダウンコンバートHD/PROXY同時記録

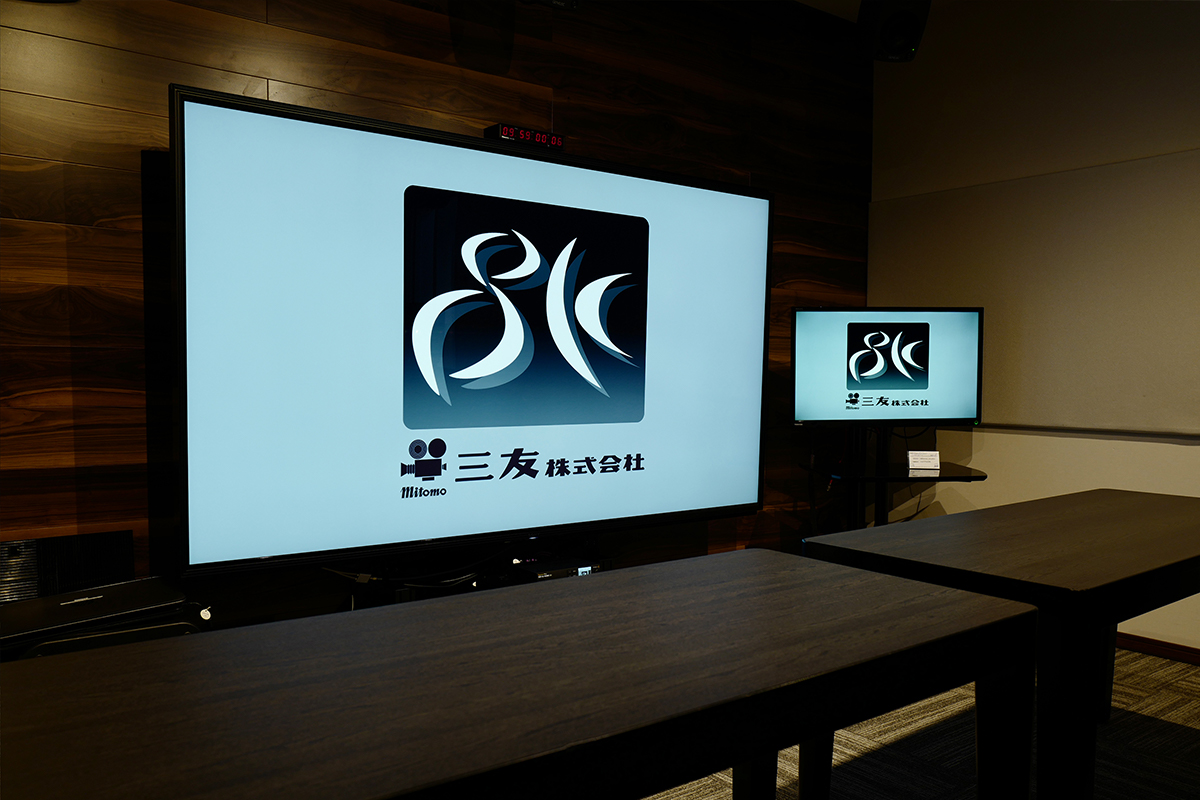

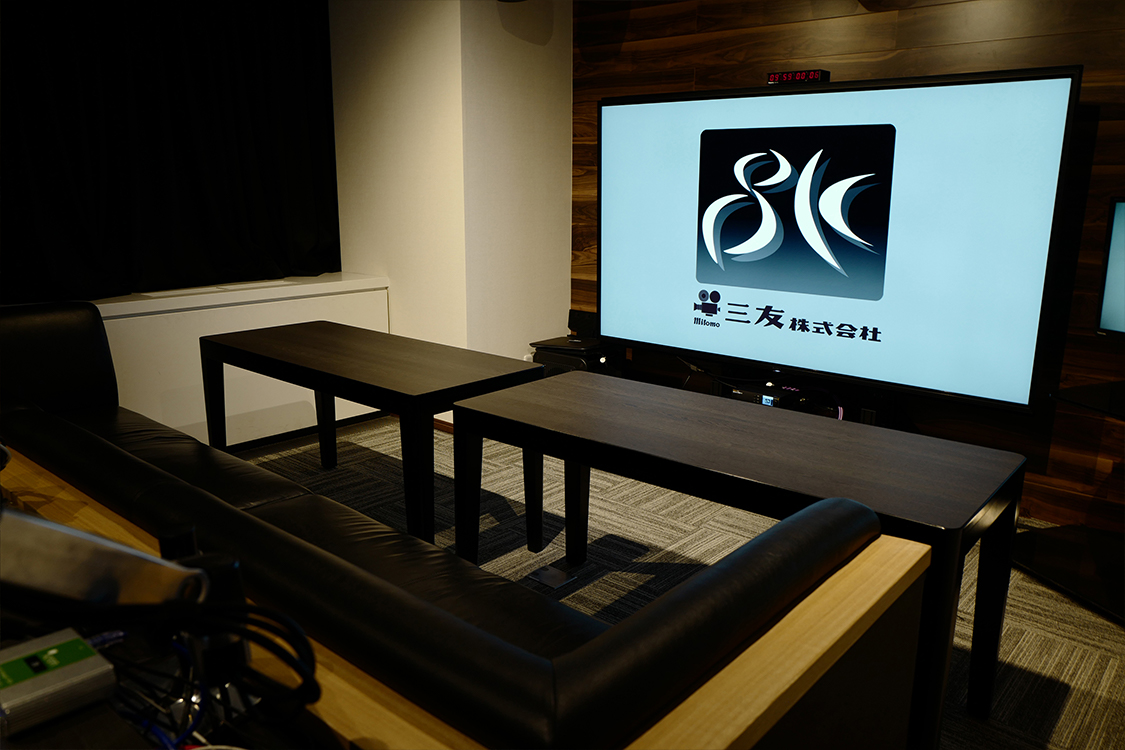

■ Client 8K Monitor

Sony BRAVIA Z9H 85インチ
液晶パネル画素数7860×4320(8K)
⾼画質プロセッサーX1 Ultimate 8K X-Reality PRO
HDR10/HLG/Dolby Vision対応

視野⾓の広にて没⼊感が得られる⼤型85インチを採⽤し、8Kフル解像度のHDR輝度⾊再現確認が出来ます。

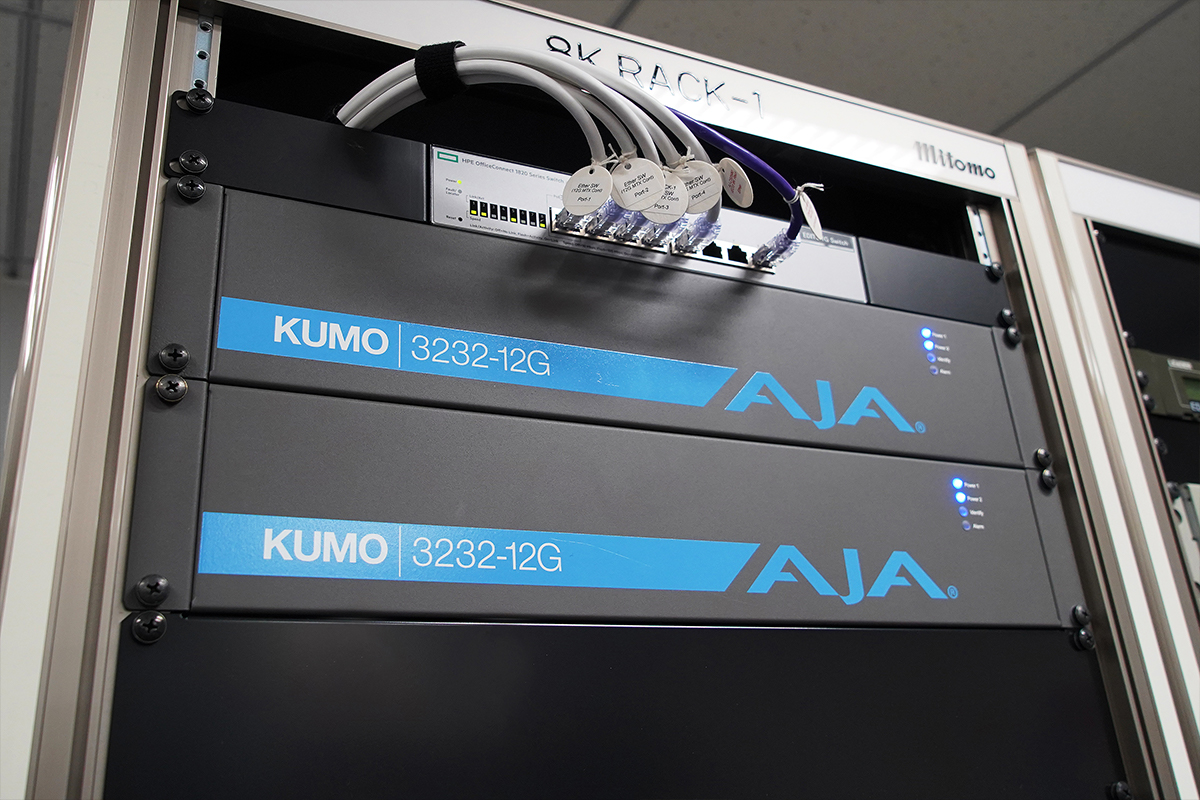

■ SDI Router

AJA KUMO 3232-12G
Video Format:270Mbps 1.5Gbps 3Gbps 6Gbps 12Gbps SDI270Mbps DVB-ASI
Digital video input / output︓12G-SDI ⼊⼒12G BNCx32

AJA KUMO12G SDIをクワッド接続により8Kルーティングとして活⽤。

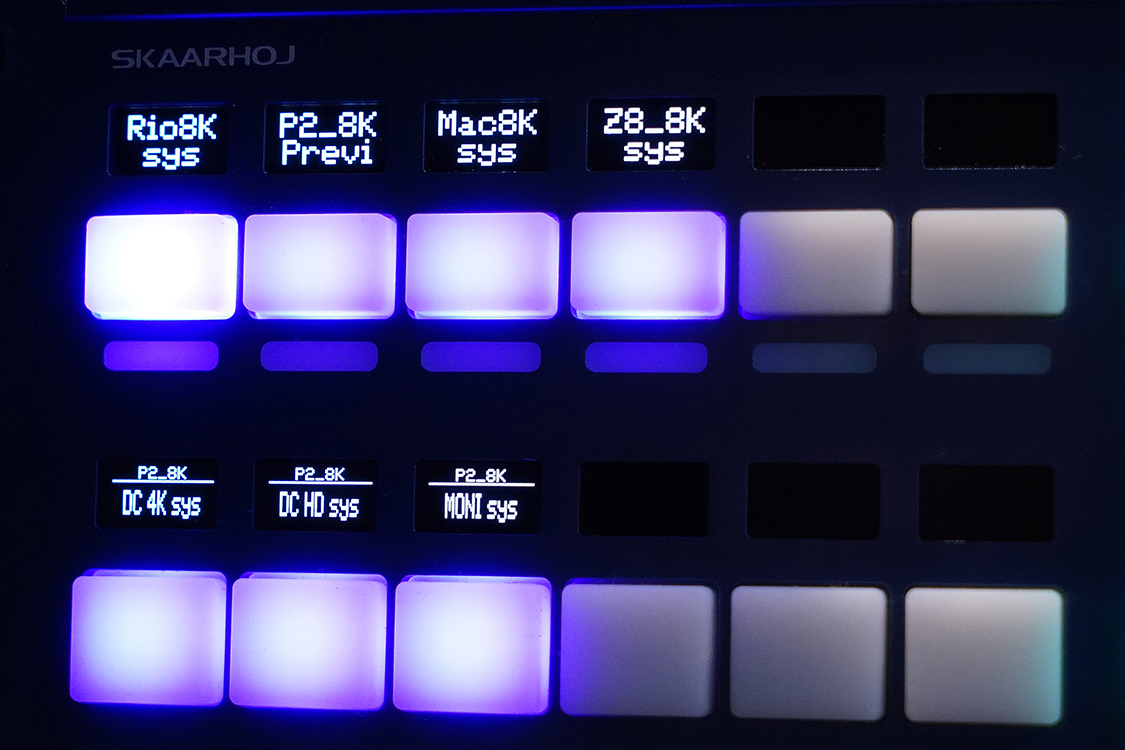

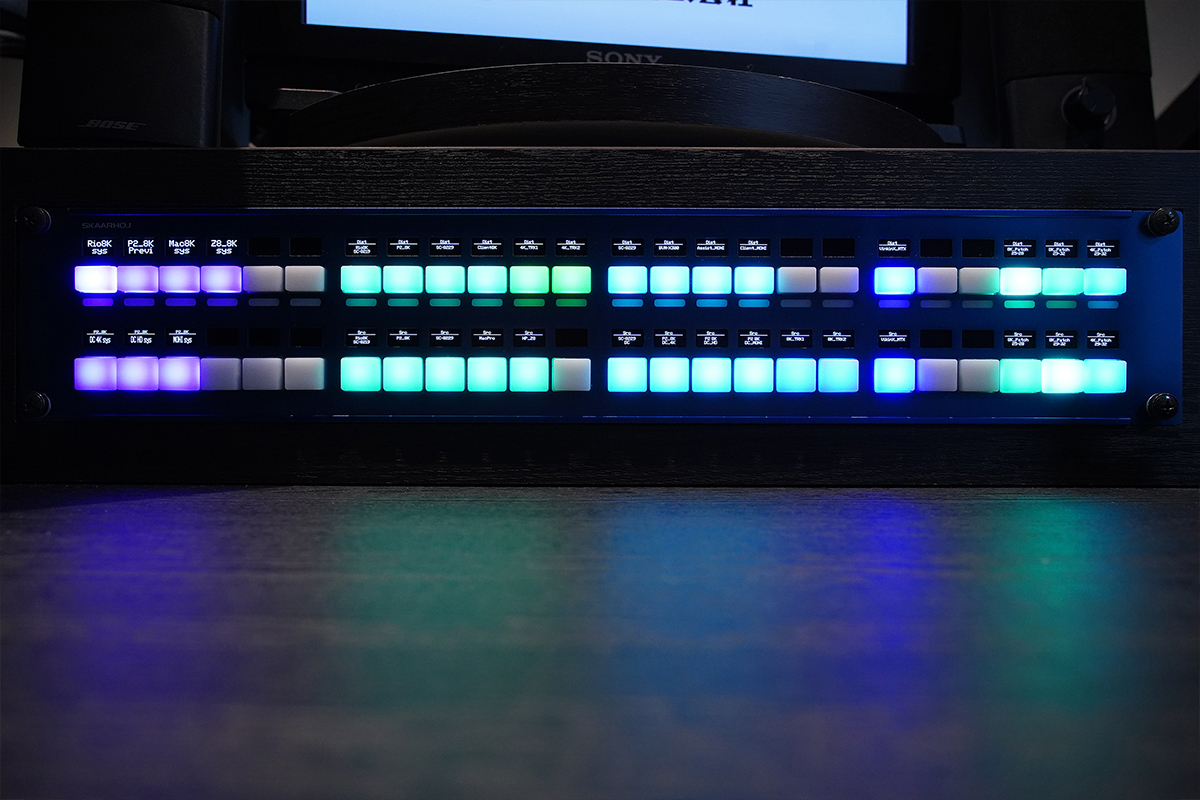

■ Router Controller

SKAARHOJ Rack-Fly-Duo
OLEDのプログラム可能な48個4⽅向ボタン
48個のRGBマルチレベルメーターLED
PoE対応イーサネット（IEEE802.3af）

マルチパーパスコントローラーにてAJA KUMO 3232-12G 2台（最⼤8台）をリモートし、制限が少ないSalvo（⼀⻫操作）を⾃由に組めるので操作を簡略化出来ます。

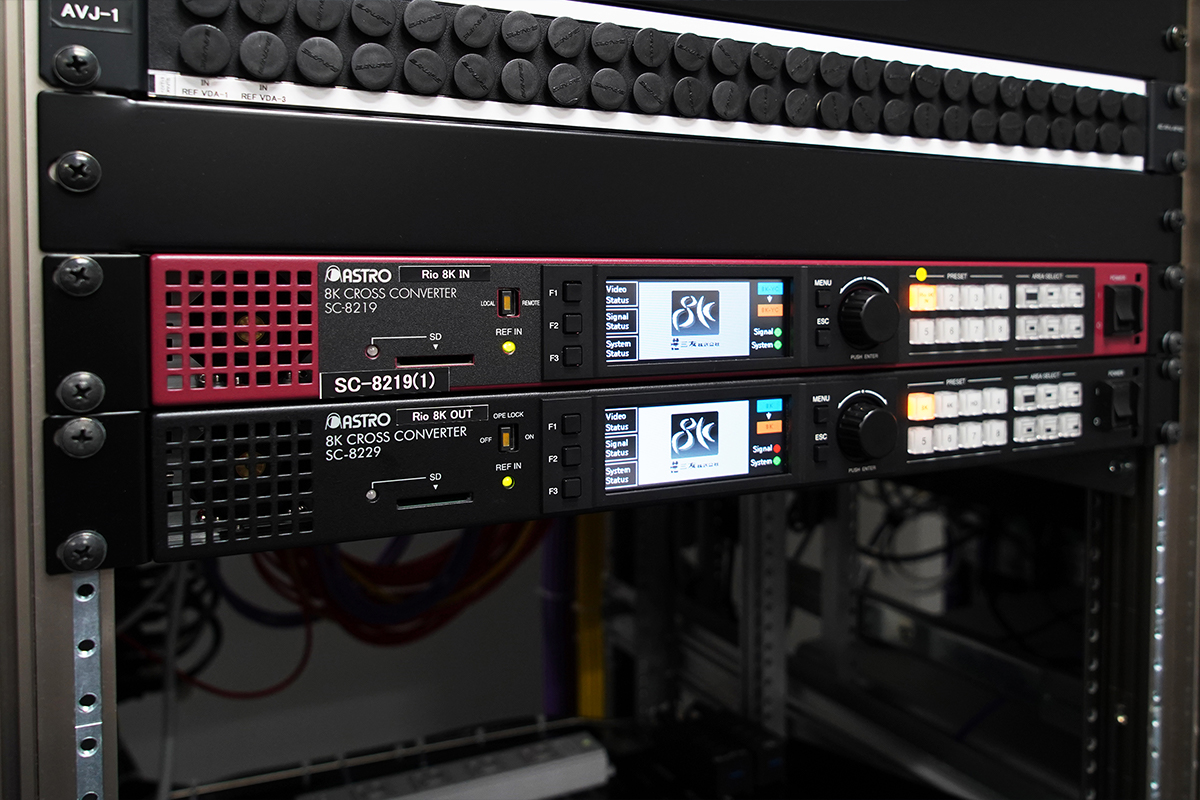

■ Cross Converter

ASTRO SC-8229
8K YCBCR 4:2:2、4K、HDの各種映像信号をアップコンバート、ダウンコンバート
3D LUTを搭載し、⾊域変換、ダイナミックレンジ変換に対応
12G-SDI 6G-SDI対応/FS機能/アンシラリーデータ対応
32ch⾳声対応マッピング変更ダウンミックス機能
プリセット機能/ステータス機能/テストパターン出⼒/LANのリモート制御対応

Rio8Kの出⼒に設置、HDR時に2K SDRを同時に視聴可能です。
