8K対応光伝送装置 THUNDERS 4K/8K

特徴

現在発売中のTHUNDERS 4Kは、光波長多重技術により4K信号(3G-SDI×4ch)及びその他音声信号や接点を1本のカメラケーブルで伝送する装置です。 THUNDERS 4K 送受信機セット 定価:3,300,000- (税抜き)にて発売中。

新型THUNDERSは、12G光変換モジュールを4つ搭載する事で、8K1回線と4K1回線に音声ラインやタリー、シリアル信号など映像中継に必要な様々な信号をカメラケーブル(多治見/LEMO)1本で伝送する事が可能です。
また、THUNDERSはプラグンインモジュールですので、現在ご利用中のお客様も、12G光変換モジュールを追加いただく事で8Kの映像伝送を可能にします。

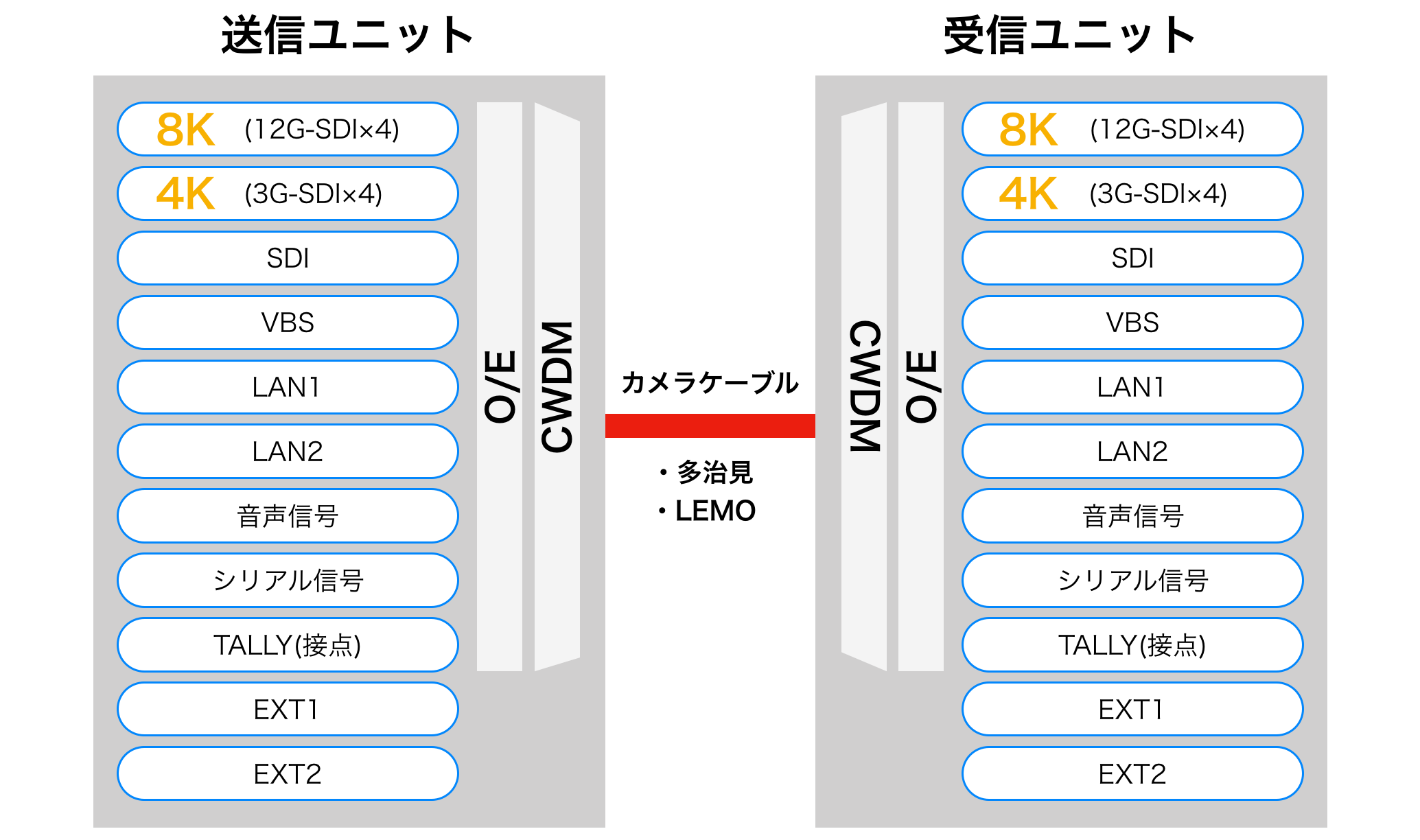

システム構成

THUNDERS 4K/8K

項目 仕様
伝送信号CWDM ・12G-SDI 信号 4ch (8K 1ch)
・3G-SDI 信号 5ch (4K 1ch + 3G-SDI 1ch)
・VBS 信号 1ch 双方向 NTSC/BB/TC/TRI
・シリアル信号 1ch RS422C (標準設定) ※RS232C,RS485 (工場出荷時Option 設定)
・4W - I/O 信号 1ch 双方向 600Ω バランス
・TALLY(接点) 2ch 双方向
・LAN 2ch 100BASE / 1000BASE
装置間インターフェース カメラケーブル対応 (多治見 or LEMO)
電源 AC100V/DC+12V
消費電力 上段部: 約35W / 下段部: 約20W
外形寸法

ケース入り時:305(幅)x200(高さ)x450(奥行き)(mm)

※前面のフタを外した状態 突起物を含まず

重量 約12kg (専用ケースを含む)
動作保証温度 0~+40℃

正面
thunders_img03

背面
thunders_img04

※写真はイメージです。

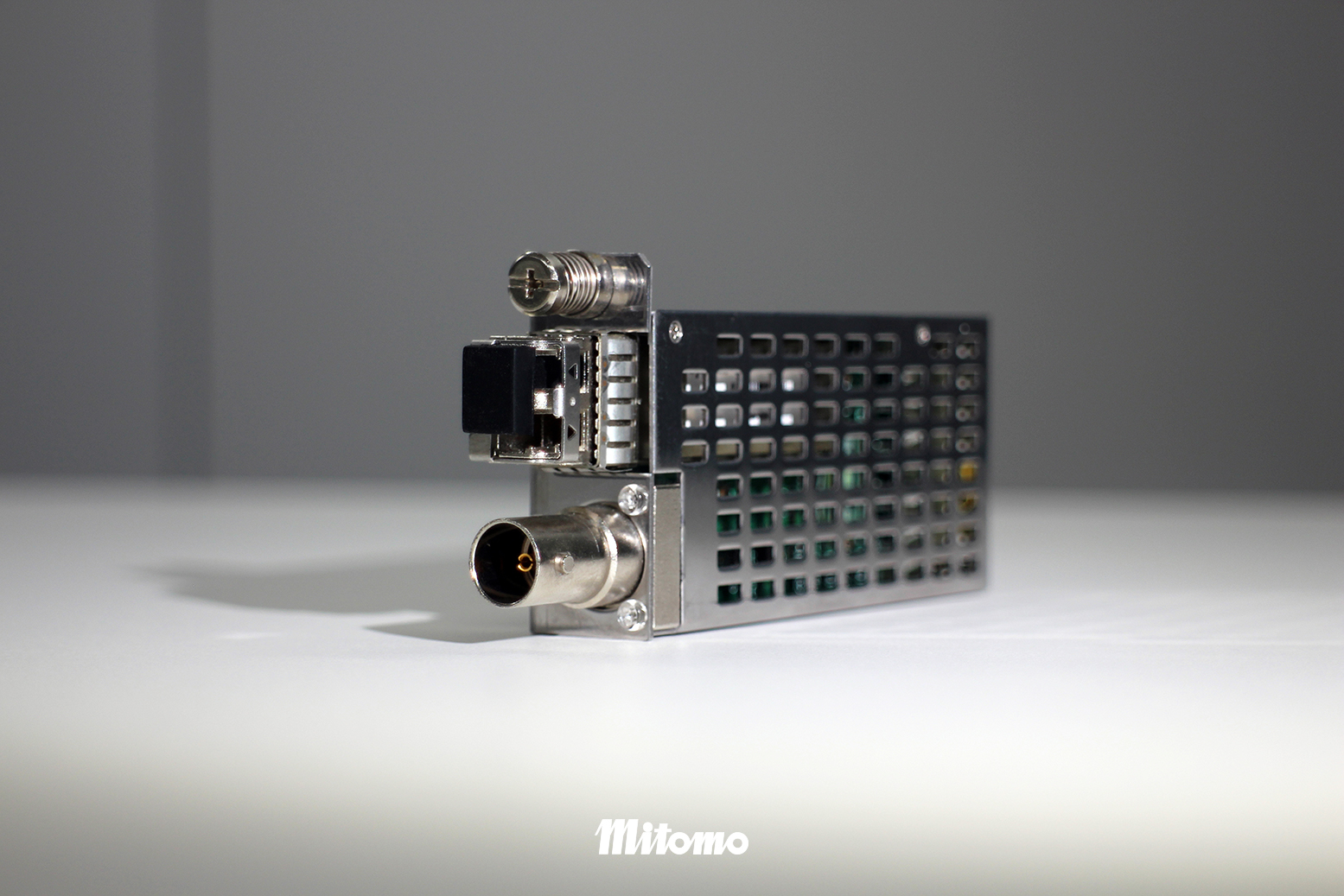

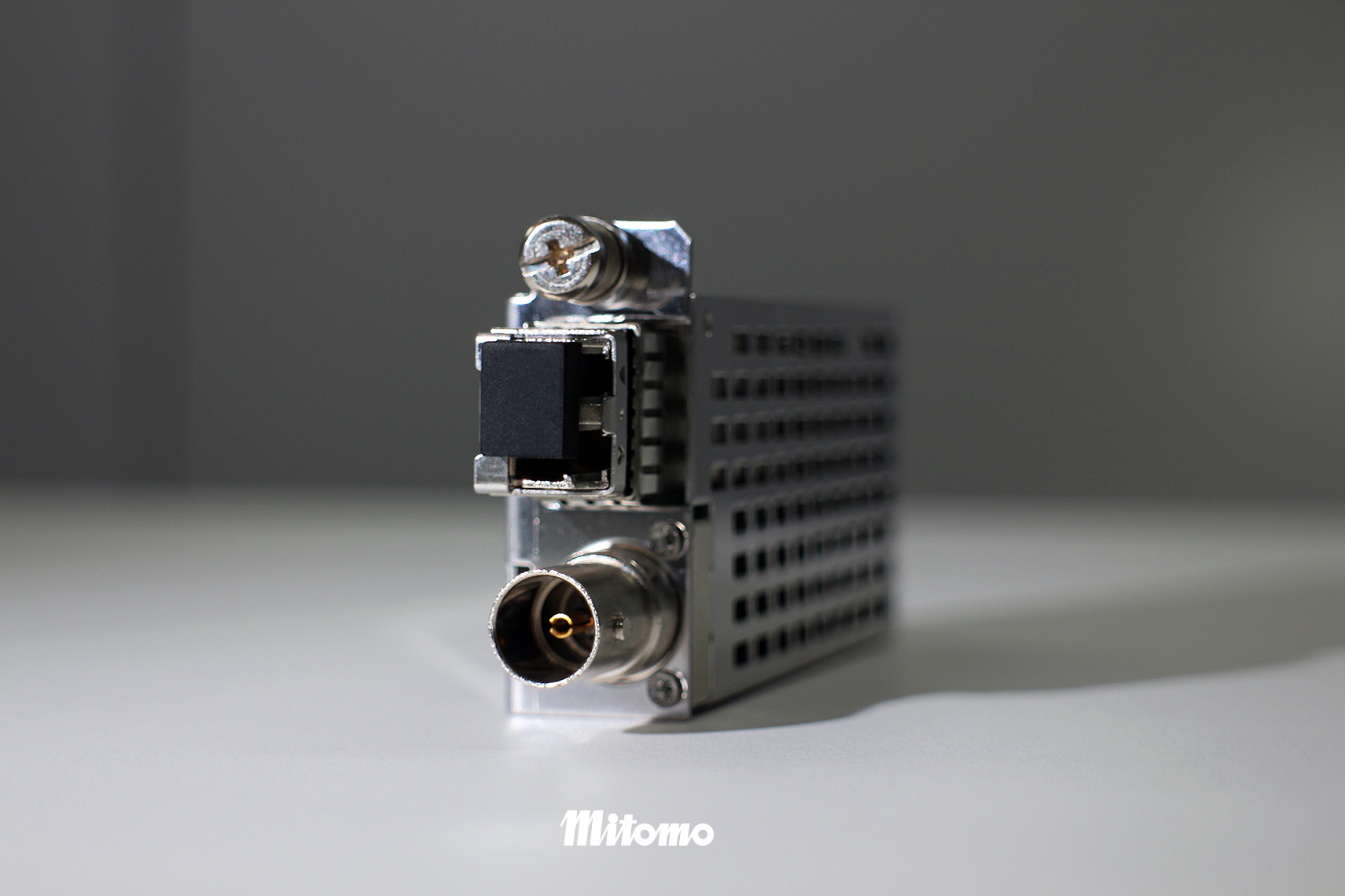

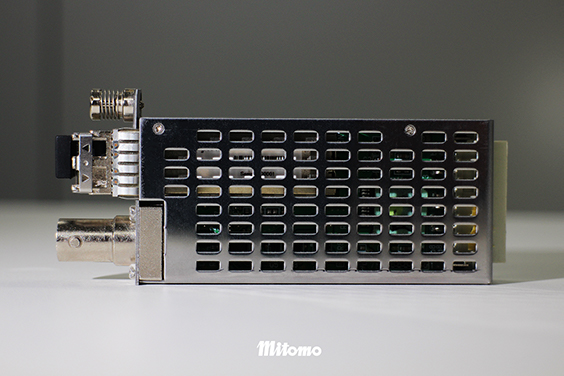

12G-SDIモジュール

項目 仕様
伝送信号 12G-SDI
信号変調方式 デジタル強度変調(IMDD)
伝送速度 11.88 / 2.97 / 1.485Gbps
入力ポート 1
出力ポート 1
入出力レベル 800mV p- p 75Ω 不平衡
入出力コネクタ BNC-R
動作温度  0℃ ~ +50℃
 重量  90g
 特長  THUNDERS4Kに搭載可能
