4K対応光伝送装置 THUNDERS 4K

特徴

光波長多重技術により4K信号及び音声信号、TALLY( 接点) を、カメラケーブルで伝送可能。

thunders_img01
※写真はイメージです

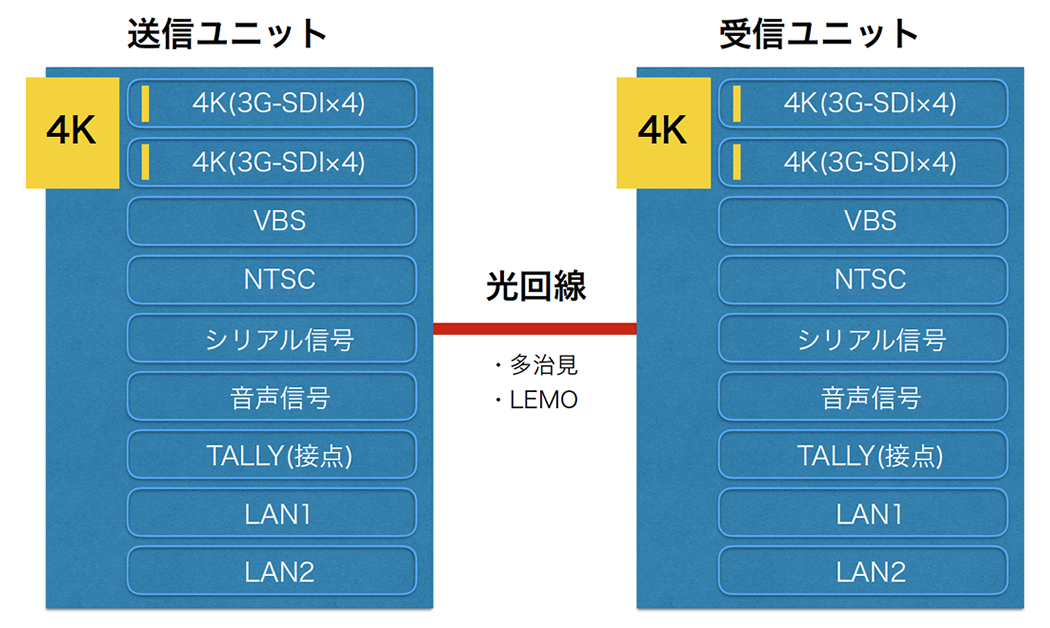

システム構成

thunders_img02

項目 仕様
4K映像信号 2回線 4k(3G-SDI(SMPTE-424M準拠)×4)
VBS信号 1回線 BB / 3値
NTSC信号 1回線 NTSC×1
シリアル信号 1回線 RS232C,RS422,RS485(工場出荷時設定)
音声信号 1回線双方向 アナログ
TALLY(接点) 2回線
LAN(100Base) 2回線
装置間インターフェース カメラケーブル対応(多治見 or LEMO)
電源 AC100V/DC12V
動作保証温度 0~+40℃

型番

  • 多治見コネクタ- 送信機 TDS-4KTX-T
  • 多治見コネクタ- 受信機 TDS-4KRX-T
  • LEMOコネクタ- 送信機 TDS-4KTX-L
  • LEMOコネクタ- 受信機 TDS-4KRX-L

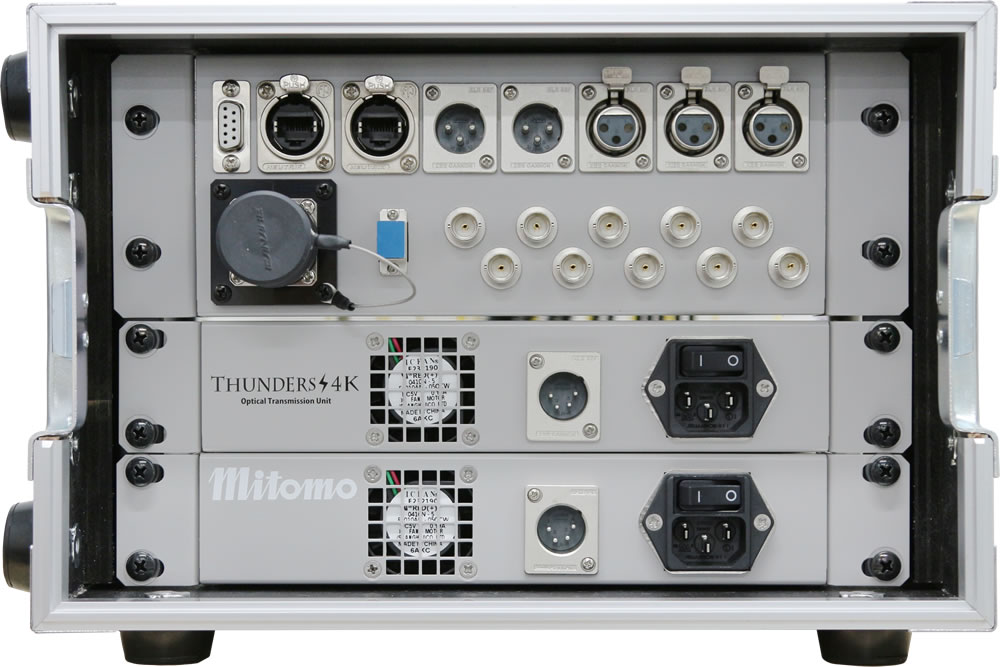

正面
thunders_img03

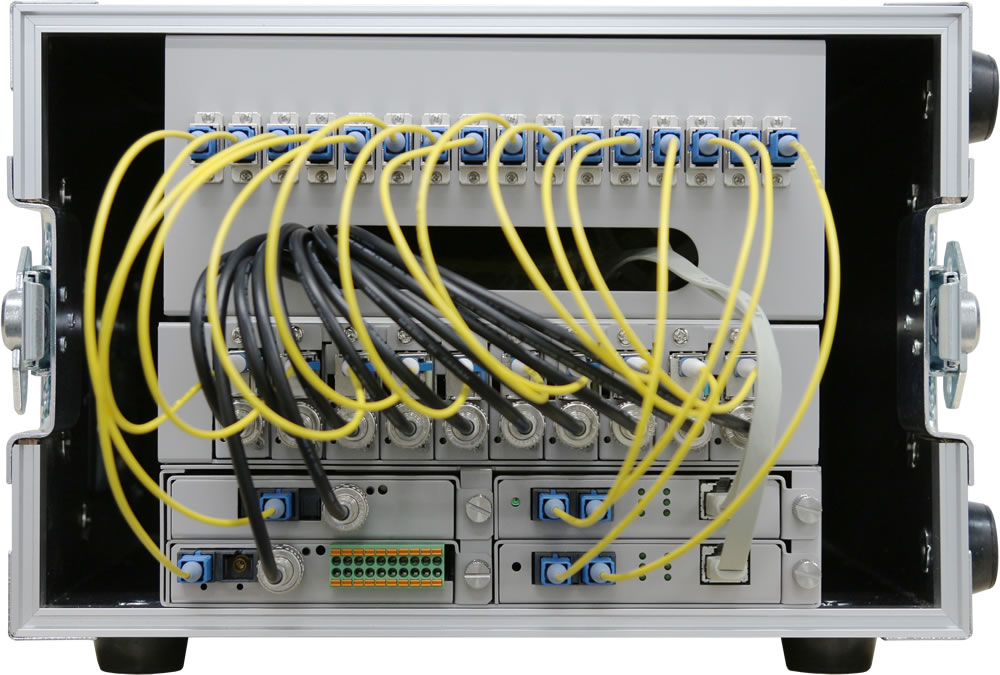

背面
thunders_img04

※写真はイメージです。
